突破6500 mAh/g！硅碳负极实现容量“新天花板”，锂电池迎来关键突破

一、研究背景：锂电材料逼近“天花板”

随着电动汽车、储能系统以及消费电子的快速发展，锂离子电池对能量密度的需求不断提升。然而，当前主流负极材料性能已逐渐接近理论极限。以硅负极为例，其理论容量约为3580 mAh/g，但长期以来难以进一步突破，这成为制约电池性能提升的重要瓶颈。因此，寻找新的储锂机制与材料设计方法，成为当前研究的核心问题之一。

二、核心突破：容量超过6500 mAh/g

针对这一难题，浙江大学林时胜教授及相关产业团队提出了一种基于“缺陷工程”的硅碳复合负极材料。实验结果显示，该材料在0.1 C倍率下的初始放电比容量高达6694.21 mAh/g，远超传统硅材料的理论极限。进一步通过电解液优化，材料在保持高容量的同时，将初始库仑效率提升至90.96%，实现了容量与效率的兼顾。这一成果表明，硅基材料仍具有巨大的潜力尚未被完全开发。

三、结构设计

从材料结构来看，该研究的关键在于引入高密度晶体缺陷。通过化学气相沉积方法，在石墨烯基底上生长出富含空位、晶界和孪晶的硅纳米结构。这些缺陷不仅提供了额外的储锂位点，还显著提升了锂离子的扩散效率。同时，碳基网络起到了至关重要的支撑作用。一方面提升导电性，另一方面有效缓冲硅在充放电过程中的体积膨胀，从而避免材料粉化，增强循环稳定性。

四、材料结构与性能的直接证据

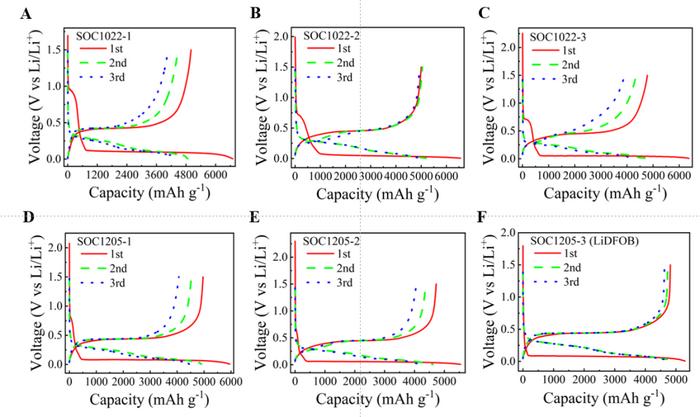

图1系统展示了不同硅碳复合样品在前三个循环中的充放电行为。从整体趋势来看，各样品在首圈均表现出极高的放电比容量，其中多组样品初始容量超过6000 mAh/g，显著突破传统硅负极的理论上限。同时，在第二、第三循环中，容量虽有一定回落，但仍维持在较高水平，体现出材料具备一定的可逆储锂能力和结构稳定性。进一步对比不同碳含量样品可以发现，随着碳比例的提高，材料的初始库仑效率显著提升，最高可接近94%，但与此同时容量呈现一定程度下降。这种“容量—效率”之间的内在制约关系，为后续材料优化提供了重要指导方向。

从微观结构角度来看，循环前的TEM图像清晰显示，硅纳米点均匀锚定在石墨烯基底之上，形成高度分散的复合结构。同时，在高分辨图像中可以观察到大量晶格畸变、空位以及孪晶界等缺陷结构。这些缺陷不仅显著增加了储锂活性位点数量，还为锂离子提供了更加多样化的扩散路径，从而为实现超高容量奠定基础。而循环后的TEM结果则进一步证明了该结构设计的有效性：在经历长达100次充放电循环后，材料整体形貌依然保持完整，没有出现明显粉化或断裂，仅表现为晶格间距的扩大。这种“结构膨胀但不破坏”的特征使得该富含缺陷的材料能够在反复体积变化中维持结构完整性，从根本上提升循环稳定性。循环前TEM图像显示硅纳米点均匀分布在石墨烯上，并存在大量晶格缺陷。这些缺陷为高容量储锂提供了关键基础。循环后TEM结构图说明即使经过100次循环，材料仍保持完整结构，仅表现为晶格间距增大。

电化学行为方面，循环伏安（CV）测试提供了对反应机制的进一步佐证。在首圈扫描过程中，约0.6 V处出现的宽峰对应于SEI膜的形成，这一过程通常伴随着不可逆容量损失；而在后续循环中，该峰明显减弱甚至消失，说明界面逐渐稳定。与此同时，在约0.15 V处出现的还原峰对应锂化过程，而在0.36–0.53 V范围内的氧化峰则对应脱锂过程，体现出典型的硅基合金化/去合金化反应特征。此外，倍率性能测试结果显示，该材料在不同电流密度下均能保持较高容量输出，说明其具备良好的离子/电子传输能力。在更接近实际应用的软包电池测试中，该材料在256次循环后仍保持约80%的容量，充分验证了其在工程应用中的潜力。这些结果共同表明，该硅碳复合体系不仅具备优异的实验室性能，同时也展现出向实际应用转化的可行性。

五、AI赋能：预测性能极限

在传统实验研究基础上，团队进一步引入人工智能方法，对锂电池负极性能进行预测与优化。通过构建多层感知机模型结合遗传算法，建立了材料组成与电化学性能之间的关系。模型预测结果显示，该体系的理论最大初始放电比容量可进一步提升。这种“数据驱动+实验验证”的研究范式，为未来电池材料的高效设计提供了全新路径，有望显著缩短研发周期并降低试错成本。

六、应用前景与挑战

从应用角度来看，该硅碳复合负极材料在多个高能量密度需求场景中展现出广阔前景。例如，在电动汽车领域，其超高容量有望显著提升续航里程；在储能系统中，可实现更高的能量存储密度；在航空航天等特殊应用场景中，则可满足对极限能量密度的需求。然而，若干关键问题仍需解决。首先，高容量样品的初始库仑效率仍有提升空间，这对于实际电池的能量利用率至关重要；其次，长期循环稳定性仍需进一步优化，以满足商业化对寿命的严格要求；此外，材料的制备工艺及成本控制也将直接影响其产业化进程。因此，未来研究需要在材料结构调控、界面工程以及电解液体系优化等方面持续深入，以推动该类高性能负极材料从实验室走向实际应用。

原文链接：https://spj.science.org/doi/10.34133/research.1179
